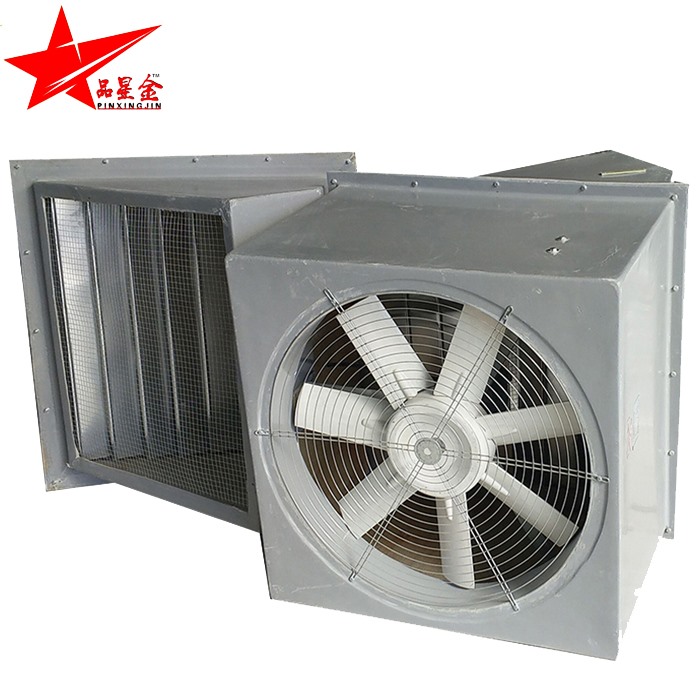

DWEX邊墻風機采用前掠型葉片、低噪音的外轉子或內轉子風機用電機真聯傳動,方形外殼設計可以方便地安裝在混凝土墻、磚墻或輕鋼壓型墻板上,方形防雨罩結構牢固,外形美觀。具有噪聲低、風量大、運行可靠、性能參數范圍廣、安裝簡便等特點,廣泛應用于工礦企業車間和發用、商用建筑工程的邊墻壁式通風換氣。根據輸送介質的要求,可制成防腐、防爆型.

DWEX（WEX)邊墻風機一般用于邊墻壁式排風,配設45°防雨罩（或特殊制造成60°）和防蟲網（夜間可防止昆蟲循燈光飛入車間）。可按需要制成邊墻送風型號為DWSP(WSP）,配設90°防雨罩（防風、雨、塵）和防蟲網（夜間可防止昆蟲循燈光飛入車間）。附件選配:重力式止回風閥（可確保車間在風機不開時保持室外隔絕）,訂貨時注明。

二、DWEX邊墻風機型號說明

三、DWEX邊墻風機性能參數表

型號	風量（m3/h）	靜壓（Pa）	電壓（V）	電機功率（W）	電流（A）	轉速（r/min）	噪音 dB(A)	電容（μF）
DWEX-250D4	1700	50	380	60	0.15	1420	55	-
DWEX-250E4	1500	50	220	60	0.25	1350	55	2
DWEX-300D4	1800	50	380	80	2.20	1400	58	-
DWEX-300E4	1600	50	220	80	0.37	1380	58	3
DWEX-350D4	2800	50	380	125	0.35	1380	62	-

型號

風量（m3/h）

靜壓（Pa）

電壓（V）

電機功率（W）

電流（A）

轉速（r/min）

噪音 dB(A)

電容

（μF）

DWEX-350E4

2200

50

220

125

0.53

1360

62

4

DWEX-400D4

3800

45

380

1810

0.4

1400

68

-

DWEX-400E4

3600

50

220

180

0.8

1400

68

6

DWEX-450D4

6500

50

380

250

0.52

1350

70

-

DWEX-450E4

6300

50

220

250

1.15

1360

70

8

DWEX-500D4

7800

50

380

370

0.7

1350

72

-

DWEX-500E4

7600

50

220

370

1.75

1200

72

10

DWEX-550D4

9300

50

380

550

1.2

1300

78

-

DWEX-550E4

8300

50

220

550

2.1

1180

68

10

DWEX-630D4

12500

100

380

750

1.6

1380

80

-

四、DWEX邊墻風機外形尺寸

型號	A	L1	L2	B	風機重量（Kg）	防雨罩重量（Kg）
DWEX-250D4/E4	320	200	295	290	11	5.5
DWEX-300D4/E4	370	200	325	340	12	6
DWEX-350D4/E4	420	240	360	390	14.5	6.5
DWEX-400D4/E4	470	260	400	440	15.5	7
DWEX-450D4/E4	520	260	430	490	17.5	7.5
DWEX-500D4/E4	570	260	470	540	20.5	8
DWEX-550D4/E4	620	280	495	590	22	8.5
DWEX-600D4	765	400	590	735	24.5	9
DWEX-650D4	810	450	615	780	26.5	9.5
DWEX-700D6	855	460	613	825	28.5	10
DWEX-750D6	920	500	670	890	32	12
DWEX-800D6	975	500	705	945	33	14
DWEX-900D6	1075	500	755	1045	34	16

五、DWEX邊墻風機安裝詳情圖

六、DWEX邊墻送風機安裝詳圖
